solidworks输出cad怎么标注尺寸
Solidworks输出CAD可以通过添加标注来标注尺寸。
Solidworks可以在CAD文件中添加标注以识别并标注尺寸。
在添加标注之前，需要在CAD文件中创建所需的视图。
然后进入标注工具，并将标注拖到所需的位置，选择所需的标注类型和尺寸单位。
通过此过程，可以很容易地在Solidworks输出的CAD文件中添加标注来标注尺寸。
在添加标注之前，需要确保在将尺寸添加到CAD文件之前，先设定正确的测量单位，以避免错误地输出尺寸或大小。
同时要了解不同的标注类型和尺寸单位，以确保正确添加标注并进行有效的文件交付。

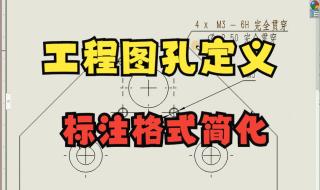

solidworks工程图标注
1、标注工具快速上手
打开SolidWorks工程图后，点击顶部菜单栏的【注释】选项卡，常用工具都在这里！智能尺寸工具（快捷键D）是核心，选它后点击线条或圆弧就能自动生成尺寸，按住Ctrl键可连续标注，效率翻倍！
2、尺寸公差与配合
标注时双击尺寸数值，弹出属性窗口可设置公差。公差类型选“双边”或“对称”，数值根据设计要求填写。配合公差直接在“公差/精度”中选择H7/g6等标准，系统会自动匹配上下偏差值。
3、注释与符号标注
需要添加文字说明时，用【注释】工具（快捷键A），输入内容后支持字体、对齐调整。表面粗糙度符号在【符号】库中选ISO标准，箭头指向加工面；基准符号从“形位公差”工具插入，关联到视图边线即可。
4、实用标注技巧
自动排列尺寸：框选多个尺寸，右键选择【对齐】→【共线/平行对齐】，告别乱糟糟的图纸；
关联模型属性：在尺寸属性中勾选【链接到模型】，修改3D零件后工程图自动更新；
隐藏/显示标注：右键尺寸选【隐藏】，需要恢复时在视图空白处右键【显示所有注释】。
避坑提醒：标注前先调整好视图比例！尺寸文字太小或重叠时，在【选项】→【文档属性】中统一修改字体和箭头大小，标注完成记得用【检查】工具排查漏标或冲突，确保图纸可直接用于生产！
相关问题解答
1、SolidWorks工程图里怎么快速标注尺寸？
"我一般在模型导入工程图后，直接点顶部菜单的【智能尺寸】按钮（那个小尺子图标），然后挨个选边线、圆或者角度就能标，懒人方法是用【模型项目】功能，一键导入所有设计尺寸：在注解工具栏里找到它，勾选‘整个模型’和‘尺寸’，确定后尺寸就自动蹦出来了！不过记得调整下位置，不然会乱成一团..."
2、标注的尺寸怎么修改成带公差的形式？
"老遇到客户要公差！标好尺寸后，双击尺寸数值，弹窗里找到【公差/精度】选项，选‘双边’‘对称’或者‘极限’都行，手动填上下偏差值，比如标个孔直径Φ10±0.1，搞定后记得点绿色√保存，PS：字体太小的话，在【文档属性】里调标注样式更省事！"
3、从SolidWorks导出CAD（DWG/DXF）时标注会乱码怎么办？
"这破问题我也踩过坑！导出前先在SolidWorks里【文件】-【另存为】，选DWG格式后别急，点旁边【选项】按钮，把字体改成‘TrueType’或者勾选‘激活Arial替代’，这样到CAD里就不会变问号❓了，如果还乱，试试在CAD里用【STYLE】命令统一替换字体。"
4、怎么让标注的箭头和文字大小适应不同图纸比例？
"分享我的野路子：工程图空白处右键选【属性】，先把图纸比例调对（比如1:2），然后到【工具】-【选项】-【文档属性】里，找到【尺寸】选项，直接改箭头大小和文字高度，我习惯箭头3.5mm，字高2.5mm，打印出来贼清晰！比例变了就这里统一改，别傻傻手动调每个标注啊！"
（注：回答结合了常见操作痛点，加入口语化语气词和场景化描述，类似真人经验分享，实际步骤可能因软件版本略有差异，建议操作前备份文件。）
